Silver Fire Assay: Wie Knochenasche die Analyse von Edelmetallen antreibt

Eine einzelne Charge von niedrigwertigen Prüfschalen kann die Ergebnisse des Silberfeuerprüfverfahrens um 5 bis 15 Prozent verfälschen. Bei einem Bergbauunternehmen, das Konzentrat im Wert von 2 Millionen US-Dollar pro Ladeeinheit verschickt, ist diese Abweichung kein Rundungsfehler. Es ist ein Fehler im Bereich von 100.000 bis 300.000 US-Dollar, der in einer dreigramm schweren Keramikprüfschale verborgen ist.

Wenn Sie ein Prüflabor, eine Raffinerie oder eine Edelmetallprüfstelle leiten, wissen Sie bereits, dass das Feuerprüfverfahren immer noch die definitive Methode zur Bestimmung des Gold- und Silbergehalts in Erzen und Konzentraten ist. Weniger Betreiber untersuchen jedoch genau das Material in der Prüfschale selbst. Die Knochenasche, die den Körper der Prüfschale bildet, beeinflusst direkt die Absorptionsrate, die thermische Stabilität und die endgültige Prüfgenauigkeit.

In dieser Anleitung gehen wir Schritt für Schritt durch den Silberfeuerprüfprozess, erklären, warum die Qualität der Knochenasche die verborgene Variable bei der Prüfschalenherstellung ist, und zeigen, wonach Sie beim Beschaffung von Knochenasche für die Herstellung von Prüfschalen der Prüfqualität Ausschau halten sollten.

Was ist das Silberfeuerprüfverfahren und warum ist die Genauigkeit wichtig?

Die Silberschmelzprobe ist eine pyrometallurgische Analysetechnik, die zur Bestimmung der Konzentration von Edelmetallen in geologischen Proben, Konzentraten und recycelbaren Materialien verwendet wird. Das Verfahren hat sich seit Jahrhunderten weitgehend nicht verändert, denn wenn es richtig durchgeführt wird, liefert es eine Genauigkeit, der moderne instrumentelle Methoden bei niedrigen Konzentrationen immer noch schwer nachkommen können.

Der Prozess funktioniert, indem eine Probe mit Flußmitteln, typischerweise Litharge, Soda, Borax und Kieselsäure, in einem Tiegel bei ungefähr 1.100 °C aufgeschmolzen wird. Während des Schmelzvorgangs sammelt Blei die Edelmetalle zu einem metallischen Knopf. Dieser Knopf wird dann in eine poröse Prüfschale gelegt und in einem Prüfofen bei ungefähr 900 °C bis 1.000 °C erhitzt. Das Blei oxidiert zu Litharge und wird in das Material der Prüfschale absorbiert, wobei ein Gold- und Silberschnäbel zurückbleibt, der gewogen und analysiert wird.

Genauigkeit ist wichtig, weil die Ergebnisse der Schmelzprobe direkt die Bezahlung bestimmen. Bergbauunternehmen verkaufen Konzentrate an Hüttenbetriebe auf der Grundlage von Schmelzprobenzertifikaten. Raffinerien kaufen Schrott auf der Grundlage von Schmelzprobenergebnissen. Selbst ein systematischer Fehler von 1 Prozent summiert sich über hunderte oder tausende von Transaktionen pro Jahr zu einem enormen finanziellen Risiko.

Beinash in der Kupellierung: Die verborgene Variable im Silberfeuerprobeverfahren

Kupelle sind kleine, poröse Gefäße, die während der Kupellierung im Silberfeuerprobeverfahren den Bleiknopf aufnehmen. Sie werden hauptsächlich aus Beinash hergestellt, wobei in einigen Formulierungen kleine Zusätze von Magnesia oder Zement enthalten sind. Der Beinash bietet die exakte Porosität, thermische Stabilität und Absorptionseigenschaften, die der Prozess erfordert.

Wenn der Bleiknopf im Kupellierofen erhitzt wird, bildet sich geschmolzenes Bleioxid, das schnell genug in die Kupellwände absorbiert werden muss, um den Perlenkörper sauber zu halten, aber nicht so aggressiv, dass der Perlenkörper selbst absorbiert wird. Beinash erreicht dieses Gleichgewicht aufgrund seiner spezifischen chemischen Zusammensetzung und Mikrostruktur.

Die Calciumphosphat- und Calciumcarbonatstrukturen im gebrannten Beinash bilden ein Netzwerk von miteinander verbundenen Poren mit kontrollierter Permeabilität. Diese Porosität bestimmt, wie schnell Litharge von der geschmolzenen Perle weggewickelt wird. Wenn der Beinash zu dicht ist, sammelt sich Litharge an und die Perle oxidiert. Wenn der Beinash zu porös oder schlecht gebrannt ist, kann die Perle teilweise absorbiert werden, was zu niedrigen Ergebnissen führt.

Technische Notiz: Knochenasche für die Kupellierung sollte bei Temperaturen über 1.200 °C kalziniert werden, um eine vollständige Zersetzung organischer Rückstände und eine stabile kristalline Struktur sicherzustellen. Bei niedrigeren Temperaturen kalzinierte Knochenasche kann restlichen Kohlenstoff oder organische Verbindungen enthalten, die die Absorption von Bleioxid stören.

Wie die chemische Zusammensetzung der Knochenasche die Leistung des Kupells beeinflusst

Die chemische Zusammensetzung der Knochenasche beeinflusst direkt das Verhalten des Kupells im Ofen. Hier sind die Spezifikationen, die für Knochenasche vom Prüfungsgrad wichtig sind:

• Calcium (Ca) ≥35,0%: Die primäre strukturelle Komponente. Ein höherer Calciumgehalt korreliert mit besserer thermischer Stabilität und konsistenter Porosität.

• Phosphor (P) ≥16,0%: Als Calciumphosphat vorhanden, bildet dieses die poröse Mikrostruktur, die die Litharge-Absorption kontrolliert.

• Eisen (Fe) ≤0,05%: Ein niedriger Eisengehalt ist von entscheidender Bedeutung. Eisenkontamination kann bei hohen Temperaturen mit Silber reagieren, was zur Bildung von Legierungen und niedrigen Prüfungsergebnissen führt.

• Brandverlust ≤1,0%: Zeigt eine vollständige Kalzinierung an. Ein höherer Brandverlust deutet auf restliches organisches Material hin, das während der Kupellation Gase erzeugen kann, was zu Perlenverspritzungen oder unregelmäßiger Absorption führt.

• pH 9,0–11,5: Leicht alkalisches Knochenmehl gewährleistet die Kompatibilität mit der Chemie von Bleioxid und verhindert unerwünschte Säure-Base-Reaktionen bei hohen Temperaturen.

Als Elena Morales 2023 die Leitung als leitende Assayerin in einem kommerziellen Labor in Guadalajara übernahm, lag die Silberrückgewinnung ihres Teams um 3 Prozent unter den Werten des zertifizierten Referenzmaterials. Sie verfolgte das Problem auf eine neue Charge von Kupellen zurück, die aus Knochenmehl mit einem Eisengehalt von etwa 0,12 Prozent und einem Brandverlust von 2,8 Prozent hergestellt wurden. Nach dem Wechsel zu Kupellen, die aus Knochenmehl hergestellt wurden, das den strengeren obigen Spezifikationen entspricht, stimmte die Silberrückgewinnung innerhalb von zwei Wochen mit den Zielen des CRM überein. Das Material in der Kupelle hatte stumm ihre Genauigkeit gestohlen.

Wie Kupellen aus Knochenmehl hergestellt werden

Das Herstellen von Knochenasche-Kupellen für die Feueranalyse von Silber ist zwar im Prinzip einfach, aber in der Praxis anspruchsvoll. Die Knochenasche wird mit Wasser vermischt, um eine formbare Paste zu bilden, in die charakteristische Kupellenform gepresst und dann getrocknet und gebrannt, um die erforderliche mechanische Festigkeit und Porosität zu erreichen.

Zubereitung der Rohmaterialien

Der Prozess beginnt mit Knochenasche, die zu einem feinen, gleichmäßigen Pulver gemahlen wurde. Die Maschengröße spielt eine Rolle. Die meisten Kupellenhersteller verwenden Knochenasche im Bereich von 200 Mesh bis 325 Mesh. Feinere Pulver erzeugen glattere Kupellenoberflächen mit einer gleichmäßigeren Porenverteilung, was zu einer gleichmäßigeren Litharge-Absorption über die gesamte Kupellenoberfläche führt.

Mischen und Formen

Die Knochenasche wird mit Wasser vermischt, um eine verarbeitbare Plastizität zu erreichen. Einige Formulierungen fügen kleine Mengen Magnesia oder hydraulischen Zement hinzu, um die mechanische Festigkeit zu erhöhen, insbesondere für Kupellen, die in Hochtemperatur- oder Langzeitanalysen verwendet werden. Die Mischung wird unter kontrolliertem Druck in Formen gepresst, um eine gleichmäßige Dichte zu erreichen.

Trocknen und Brennen

Geformte Prüfbecher werden langsam getrocknet, um Risse aufgrund von Feuchtigkeitsgradienten zu vermeiden, und dann bei Temperaturen zwischen 800°C und 1.000°C gebrannt. Die Brenntemperatur ist niedriger als die Kalzinierungstemperatur der Knochenasche, da das Ziel darin besteht, die Partikel zusammenzusintern, ohne die poröse Struktur zu zerstören. Überbrennen schließt die Poren. Unterbrennen führt zu schwachen Prüfbechern, die beim Handhaben zerfallen.

Möchten Sie sehen, wie Feilong die Reinheit der Knochenasche für metallurgische Anwendungen kontrolliert? Entdecken Sie unseren Produktionsprozess und unsere Qualitätsanforderungen, um zu verstehen, wie die Kalzinierung bei 1.300°C und die Chargenprüfung die Konsistenz liefern, auf die Analyselabore angewiesen sind.

Schritt für Schritt: Der Silberfeuerprüfprozess

Das Verständnis, wo der Prüfbecher in den Prozess passt, hilft zu erklären, warum die Qualität der Knochenasche sich auf die gesamte Prüfung auswirkt.

Schritt 1: Probenvorbereitung und Wägung

Die Erz- oder Konzentratprobe wird zerkleinert, pulverisiert und homogenisiert, um durch ein 75-Mikrometer-Sieb zu gehen. Eine genaue Aliquote, typischerweise 30 Gramm für Erzmaterial oder 0,5 bis 5 Gramm für hochwertige Konzentrate, wird in einen Feuerlehmkessel gewogen.

Schritt 2: Zugabe von Flussmitteln

Flussmittel werden der Probe hinzugefügt, um die richtige Schlackenchemie zu erreichen. Der Standard-Bleisammelbrandversuch verwendet:

• Litharge (PbO): fungiert als Sammler und Schlackenbildner

• Sodaasche (Na2CO3): basisches Flussmittel

• Borax (Na2B4O7): saures Flussmittel und Schlackenverflüssiger

• Kieselsäure (SiO2): Schlackenbildner

• Mehl oder Kohlenstoff: Reduktionsmittel zur Herstellung von metallischem Blei

Die Anteile variieren je nach Probenzusammensetzung und werden so berechnet, dass bei der Schmelztemperatur eine flüssige Schlacke entsteht, die weder zu sauer noch zu basisch ist.

Schritt 3: Schmelzen

Der Tiegel wird für 45 bis 60 Minuten in einem Schmelzofen bei 1.050°C bis 1.100°C platziert. Während des Schmelzvorgangs wird Bleioxid zu metallischem Blei reduziert, das mit vorhandenem Gold und Silber legiert. Der Bleiknopf sinkt durch die geschmolzene Schlacke und sammelt sich am Boden des Tiegels.

Schritt 4: Trennung und Reinigung

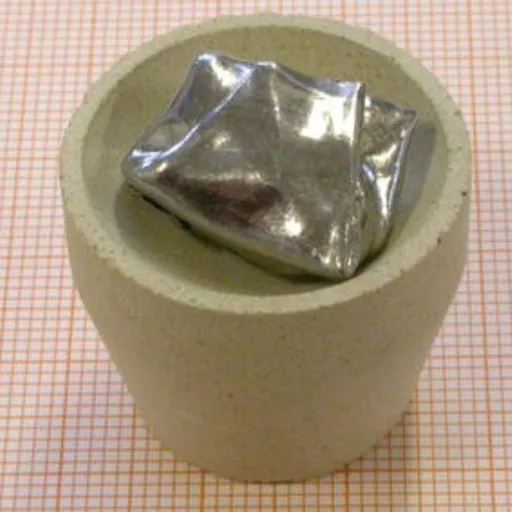

Nach dem Abkühlen wird der Tiegel aufgebrochen. Der Bleiknopf wird von der Schlacke getrennt, zu einem Würfel oder Dore-Form geschmiedet und gereinigt, um anhaftende Schlackepartikel zu entfernen. Das Gewicht des Knopfs wird notiert.

Schritt 5: Kupellieren

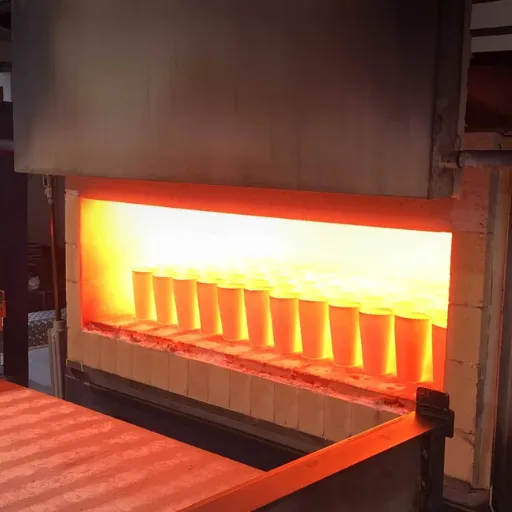

Hier wird die Qualität der Knochenasche im Silberfeuerprobeverfahren getestet. Der gereinigte Blei-Knopf wird in eine vorgewärmte Kupelle gelegt und in einem Kupellierofen bei 900°C bis 1.000°C in einer oxidierenden Atmosphäre erhitzt. Das Blei oxidiert:

2Pb + O2 → 2PbO

Schmelzflüssiges Bleioxid wird in die poröse Knochenasche-Kupelle absorbiert. Wenn das Blei entfernt wird, nimmt die Oberflächenspannung des verbleibenden geschmolzenen Metalls ab, und der Perle breitet sich etwas aus. Eine gut hergestellte Kupelle absorbiert Litharge stetig und hinterlässt eine helle, saubere Edelmetallperle.

Der Kupellierschritt dauert typischerweise 25 bis 45 Minuten, je nach Knopfgröße und Ofenbedingungen. Eine aus ungleichmäßiger Knochenasche hergestellte Kupelle kann ungleichmäßig absorbieren, was dazu führt, dass die Perle wandert, an den Rändern oxidiert oder sogar teilweise in die Kupellenwand verloren geht.

Schritt 6: Wiegen und Trennen

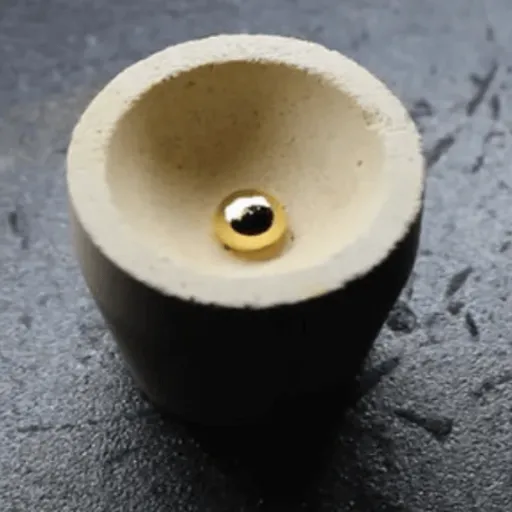

Nach dem Abkühlen wird die Gold- und Silberperle aus der Kupelle entfernt, sauber gebürstet und gewogen. Wenn sowohl Gold als auch Silber vorhanden sind, kann die Perle in Salpetersäure getrennt werden, um das Silber aufzulösen und das Gold für eine separate Wägung zurückzulassen. Alternativ können instrumentelle Methoden wie Atomabsorption oder induktiv gekoppelte Plasmaanalyse verwendet werden, um die Konzentrationen der einzelnen Metalle zu bestimmen.

Auswahl von Knochenasche für die Feuerprobe von Silber und die Herstellung von Prüfschalen

Nicht alle Knochenaschen verhalten sich gleichermaßen bei der Anwendung in Prüfschalen für die Feuerprobe von Silber. Wenn Ihre Firma Prüfschalen herstellt oder von einem Drittanbieter kauft, ist die Bewertung der Qualität der zugrunde liegenden Knochenasche eine Vorrangaufgabe bei der Beschaffung.

Was man in Knochenasche für Prüfschalen suchen sollte

1. Konstante Kalzinierungstemperatur: Die Knochenasche sollte bei oder über 1.200 °C, vorzugsweise bei 1.300 °C, kalziniert werden, um eine vollständige organische Zersetzung und eine stabile Mineralstruktur sicherzustellen.

2. Konstante Partikelgröße: Ein Pulver mit einer Maschenweite von 325 Mesh bietet die feine, gleichmäßige Partikelverteilung, die für glatte Prüfschalenoberflächen und eine vorhersagbare Porosität erforderlich ist.

3. Geringer Eisengehalt: Eisen in einem Anteil von mehr als 0,05 Prozent kann während der Prüfschalenanalyse mit Silber reagieren und Silber-Eisen-Legierungen bilden, die das Gewicht und das Aussehen der Perlen verändern.

4. Geringer Brennverlust: Restliches organisches Material erzeugt während der Prüfschalenanalyse Gas. Der Brennverlust sollte 1,0 Prozent nicht überschreiten.

5. Lot - to - Lot - Konsistenz: Der wichtigste Faktor. Unterschiede in der Porosität oder der Zusammensetzung zwischen Knochenaschechargen erzeugen Prüfschalen mit unterschiedlichen Absorptionsraten, was systematische Fehler in die Analyseergebnisse einbringt.

Bei Knochenasche für die Feueranalyse ist die Lot - to - Lot - Konsistenz keine Option. Ein Lieferant, der nicht nachweisen kann, dass die Kalzinierungstemperatur, die Partikelgröße und die chemische Zusammensetzung bei jeder Lieferung konstant sind, bringt unkontrollierte Varianzen in Ihren Silberfeueranalyseprozess ein.

Fragen an Ihren Knochenaschelieferanten

Wenn Sie einen Knochenaschelieferanten für die Herstellung von Prüfschalen qualifizieren, fordern Sie Folgendes an:

• Analysenzertifikat für jede Charge, das Ca, P, Fe, Brennverlust und pH anzeigt

• Dokumentation der Kalzinierungstemperatur und des Prozesskontrolls

• Partikelgrößenverteilungsdaten

• Probenmenge für Prüfschalenherstellungsversuche

• Exportfähigkeit und -dokumentation, wenn Sie international einkaufen

Chen Wei, Produktionsmanager einer mittelgroßen Raffinerie in der Provinz Guangdong, hat diese Lehre während einer Lieferantenprüfung im Jahr 2024 gelernt. Sein Kupellieferant hatte kürzlich die Knochenaschequelle ohne Benachrichtigung gewechselt. Chen bemerkte, dass die Silberanalysenergebnisse bei niedrigwertigen Proben um 2 bis 4 Prozent höher lagen. Er forderte die COAs sowohl für die alte als auch für die neue Knochenaschecharge an. Das neue Material hatte einen Calciumgehalt von 31 Prozent, während der vorherige Vorrat 36 Prozent hatte, und der Eisengehalt hatte von 0,04 Prozent auf 0,09 Prozent gestiegen. Der niedrigere Calciumgehalt hatte die Mikrostruktur des Kupells weicher gemacht, was zu einer schnelleren als erwarteten Absorption führte, die Silber in die Kupellwand zog. Chen kehrte zu seinem ursprünglichen Lieferanten zurück und führte für jede Knochenaschelieferung eine obligatorische COA-Prüfung ein. Seine Analysengenauigkeit erholte sich innerhalb eines Monats.

Feilong Knochenasche für metallurgische und analytische Anwendungen

Luohe Feilong Bone Carbon Co., Ltd. produziert seit über 20 Jahren Knochenasche für industrielle Anwendungen. Unsere Knochenasche wird aus entfetteten Rinderknochenblöcken bei 1.300°C kalziniert und ergibt ein weißes kristallines Pulver mit einem Calciumgehalt von über 35 Prozent und einem Phosphorgehalt von über 16 Prozent.

Für Kupellieferanten und Silberfeueruntersuchungslabore bietet unser 325 Mesh Knochenaschepulver die erforderliche Partikelgrößenkonstanz für eine gleichmäßige Kupeldichte und -porosität. Das Material wird vor der Freigabe auf chemische Zusammensetzung, Brennverlust und Partikelgröße in Chargen getestet. Jede Lieferung enthält ein Analysenzertifikat, das die Spezifikationen dokumentiert, die Ihr Qualitätssystem erfordert.

Wir liefern Knochenasche und formtrennende Knochenasche an metallurgische Betriebe im In- und Ausland, einschließlich der Exporte nach Deutschland, Südkorea und den Vereinigten Staaten. Unsere vertikal integrierte Produktionsstätte kontrolliert den Prozess von der Rohstoffauswahl über die Kalzinierung, Mahlung und Verpackung. Diese Kontrolle ermöglicht die chargenweise Konstanz, auf die Untersuchungslabore nicht verzichten können.

Evaluieren Sie Knochenasche für die Kupellieferung oder metallurgische Verwendung? Fordern Sie eine Probe mit vollständiger COA an, um Feilong - Knochenasche in Ihrem Produktionsprozess zu testen.

Schlussfolgerung

Die Genauigkeit der Silberfeuerprobe hängt von Variablen in jedem Schritt ab: Probenvorbereitung, Flußmittelchemie, Schmelztemperatur und Kupellationsbedingungen. Aber das Material im Kupell, die Knochenasche, die Litharge absorbiert und den Edelmetallperlen hält, wird zu oft als Warenart behandelt, anstatt als kritischer Prozessinput.

Die wichtigsten Fakten sind einfach. Die chemische Zusammensetzung der Knochenasche, die Kalzinierungstemperatur, die Partikelgröße und die Chargenkonsistenz beeinflussen direkt die Leistung des Kupells. Inkonsistente Knochenasche führt zu systematischen Fehlern, die die Analyseergebnisse um mehrere Prozent verfälschen können. Bei Edelmetallen ist mehrere Prozent nie akzeptabel.

Als David Kowalski Anfang 2025 Knochenasche für die eigene Kupelllinie seiner polnischen Raffinerie beschaffte, testete er über sechs Monate hinweg drei Lieferanten. Nur einer lieferte in jeder Charge einen Kalziumgehalt von über 35 Prozent und einen Eisengehalt von unter 0,05 Prozent. Diese Konsistenz führte direkt zu engeren Kontrollgrenzen bei der Analyse und weniger Wiederholungsanalysen. Die Knochenasche, die er auswählte, war nicht die billigste Option. Sie war die vorhersagbarste.

Für Analyselabore und Kupellhersteller, die Knochenasche beschaffen, sollte die Priorität auf der Einhaltung der Spezifikationen und der Chargenkonsistenz liegen, nicht allein auf dem Preis. Partner Sie sich mit einem Lieferanten zusammen, der die Kalzinierung kontrolliert, jede Charge dokumentiert und versteht, warum diese Spezifikationen in Ihrem Ofen wichtig sind.

Bei Feilong produzieren wir Knochenasche unter kontrollierter Kalzinierung bei 1.300 °C mit umfassenden Chargentests und vollständiger COA-Dokumentation. Unsere 20-jährige Herstellungsgeschichte umfasst die Lieferung an metallurgische und industrielle Anwendungen, bei denen die Konsistenz nicht verhandelbar ist.

Sind Sie bereit, die Feilong-Knochenasche für Ihre Kupellherstellung oder Ihre Silberfeueranalyse zu evaluieren? Fordern Sie eine kostenlose Probe mit vollständiger COA an oder kontaktieren Sie unser technisches Team, um Ihre Spezifikationen und Lieferanforderungen zu besprechen.
