Was ist industrielle Knochenasche? Eine Anleitung für Käufer aus der Gießerei- und Keramikindustrie

Ein Kupfergießerei-Manager in der Türkei lehnte einmal drei aufeinanderfolgende Lieferungen von Knochenasche ab, weil das Material eher wie ein Füllstoff als wie ein Trennmittel wirkte. Das Pulver hatte die richtige Farbe, auf dem Papier etwa die richtige Partikelgröße, und das Zertifikat des Lieferanten zeigte Calciumphosphat in der erwarteten Menge an. Was der Manager erst wusste, als eine Laboranalyse zurückkam, war, dass die Knochenasche bei zu niedriger Temperatur kalziniert worden war, wodurch etwa 4 % Restkohlenstoff zurückblieben, der beim Kontakt mit der Form abbrennte und einen dünnen kohlenstoffhaltigen Film bildete, der tatsächlich die Haftung zwischen Kupfer und Formoberfläche erhöhte.

Die Gießerei verlor etwa zwei Wochen Produktion, um das Problem zu diagnostizieren. Industrielle Knochenasche ist kein einheitliches Handelsgut. Es ist ein Material, dessen Leistung in einer Trennanwendung oder in einem Keramikkörper davon abhängt, wie es hergestellt wurde, wie es verarbeitet wurde und ob der Lieferant versteht, was der Käufer tatsächlich damit erreichen möchte.

1. Was industrielle Knochenasche tatsächlich ist

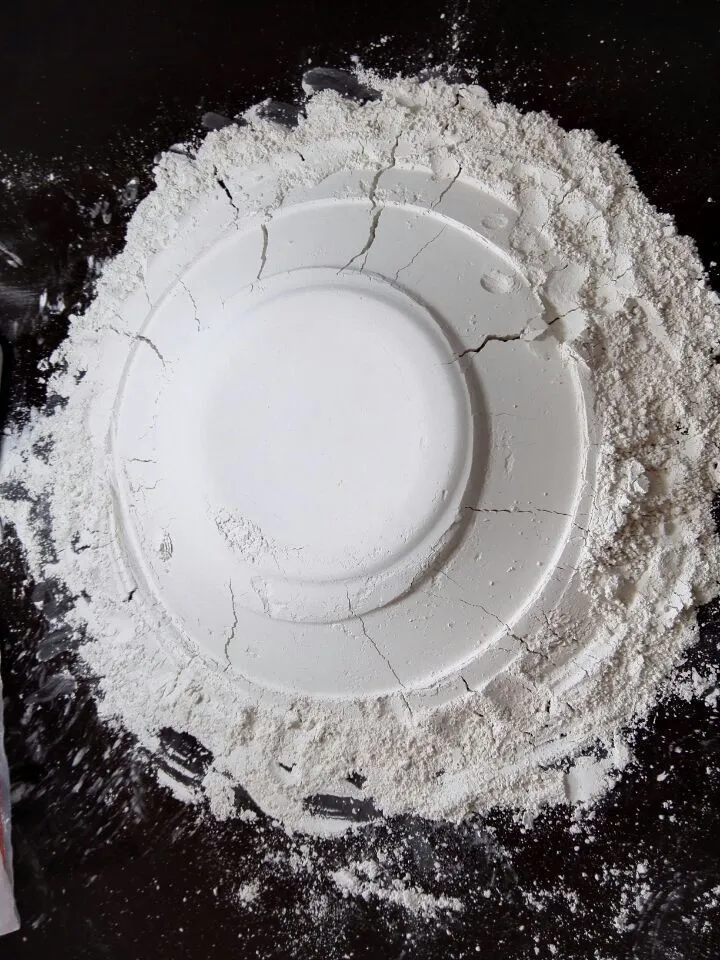

Industrielle Knochenasche ist ein feines Pulver, das durch das Glühen von tierischen Knochen bei hohen Temperaturen hergestellt wird, um alle organischen Stoffe zu entfernen und einen mineralischen Rückstand zu hinterlassen, der fast ausschließlich aus Calciumphosphat in Form von Hydroxylapatit besteht. Der Glühprozess, der typischerweise bei Temperaturen über 800 Grad Celsius durchgeführt wird, verbrennt das Kollagen, das Fett und andere organische Komponenten des Knochengewebes und wandelt die rohen Knochen in ein steriles, weiß bis cremefarbenes Pulver um, das chemisch stabil und physikalisch einheitlich ist.

Der Begriff industriell unterscheidet dieses Material von knochenbasierten Produkten in Lebensmittel- oder pharmazeutischer Qualität. Industrielle Knochenasche wird nach Spezifikationen hergestellt, die die physikalischen Leistungseigenschaften wie Teilchengrößenverteilung, Fließfähigkeit und thermische Stabilität priorisieren, anstatt die Reinheitsanforderungen, die für lebensmittelrechtliche oder medizinische Anwendungen gelten. Dies bedeutet nicht, dass industrielle Knochenasche unrein ist. Es bedeutet, dass die Reinheitsparameter eher auf die Bedürfnisse von Gießereien, Keramikwerken und anderen industriellen Anwendern ausgerichtet sind als auf Lebensmittelsicherheitsvorschriften.

Das fertige Pulver besteht hauptsächlich aus Tricalciumphosphat und Calciumhydroxylapatit, mit einem typischen Calciumoxidgehalt von ungefähr 48% bis 54% und einem Phosphorpentoxidgehalt von ungefähr 38% bis 42%. Nebenbestandteile umfassen Magnesiumoxid, Natriumoxid und Spurenelemente, die in der ursprünglichen Knochenmineralstruktur vorhanden waren.

2. Zwei verschiedene Märkte: Gießerei und Knochenporzellan

Industrie-Knochenasche dient zwei Hauptanwendungskategorien, die erheblich unterschiedliche Materialeigenschaften erfordern. Gießereien verwenden Knochenasche als Formtrennmittel und Trennmittel beim Gießen von Nichteisenmetallen, insbesondere für Kupfer, Aluminium, Zink und deren Legierungen. Bei dieser Anwendung wird die Knochenasche als trockenes Pulver oder als wässrige Aufschlämmung auf die Oberfläche von Formen und Gesenken aufgebracht, bevor geschmolzenes Metall eingefüllt wird. Das Pulver bildet eine physikalische Barriere zwischen dem Metall und der Form, verhindert das Anhaften und ermöglicht es, dass das gegossene Teil nach dem Erstarren sauber getrennt werden kann.

Hersteller von Knochenporzellan verwenden Knochenasche als Rohstoffbestandteil und setzen sie in die Keramikkörper in Anteilen ein, die typischerweise zwischen 25% und 50% des gesamten Trockengemischgewichts liegen. In dieser Funktion liefert die Knochenasche Calcium und Phosphat, die beim Brennen Anorthit- und Beta-Tricalciumphosphat-Phasen bilden, die für die charakteristische Transluzenz, Weiße und mechanische Festigkeit von Knochenporzellan verantwortlich sind. Die in Knochenporzellan verwendete Knochenasche muss strengeren chemischen Spezifikationen entsprechen als das Material für die Gießerei, da selbst kleine Abweichungen im Calcium-Phosphor-Verhältnis oder in der Verunreinigungsmenge die Brenneigenschaften des Keramikkörpers beeinflussen können.

Luohe Feilong Bone Carbon Co., Ltd. produziert Knochenasche für beide Anwendungsbereiche, wobei separate Verarbeitungs- und Qualitätskontrollverfahren für Gießerei- und Keramikqualität vorhanden sind. Die Produktionslinie des Unternehmens kann die Kalzinierungstemperatur, die Mahlparameter und die Siebspezifikationen anpassen, um den verschiedenen Anforderungen jeder Endanwendung gerecht zu werden.

3. Wie Knochenasche als Formtrennmittel funktioniert

Der Trennmechanismus der Knochenasche in Gießereianwendungen beruht auf mehreren physikalischen und chemischen Eigenschaften, die zusammenwirken. Das Pulver wird als dünne Schicht auf die Formoberfläche aufgetragen, die mikroskopische Oberflächenunebenheiten ausfüllt und eine glatte, nicht benetzende Grenzfläche zwischen dem Formmaterial und der flüssigen Metallschmelze erzeugt. Knochenasche ist feuerfest genug, um den Temperaturen beim Gießen von Nichteisenmetallen standzuhalten, ohne zu schmelzen oder zu zersetzen, und ihre chemische Inertheit verhindert, dass sie bei typischen Gießtemperaturen mit Kupfer-, Aluminium- oder Zinklegierungen reagiert.

Die Partikelmorphologie von Knochenasche trägt auch zur Freisetzungsleistung bei. Eigens kalzinierte Knochenasche besteht aus unregelmäßigen, eckigen Partikeln, die beim Pressen oder Aufbürsten auf eine Formoberfläche eine mechanisch verzahnte Beschichtung bilden. Diese Verzahnung hilft der Beschichtung, während des Formaufbaus und des Metallgießens intakt zu bleiben, wenn Turbulenzen in der flüssigen Metallströmung andernfalls ein locker aufgetragenes Trennmittel ablösen könnten. Gleichzeitig ist die Beschichtung brüchig genug, um beim Auswerfen des Gussstücks sauber abzuscheren, sodass die Formoberfläche für den nächsten Anwendungszyklus bereit ist, ohne Ansammlungen.

Die folgende Tabelle fasst die wichtigsten Eigenschaftsunterschiede zwischen Knochenaschequalitäten für Gießerei- und Keramikanwendungen zusammen.

4. Der Kalzinierungsschritt: Was Knochenasche in Industriequalität ausmacht

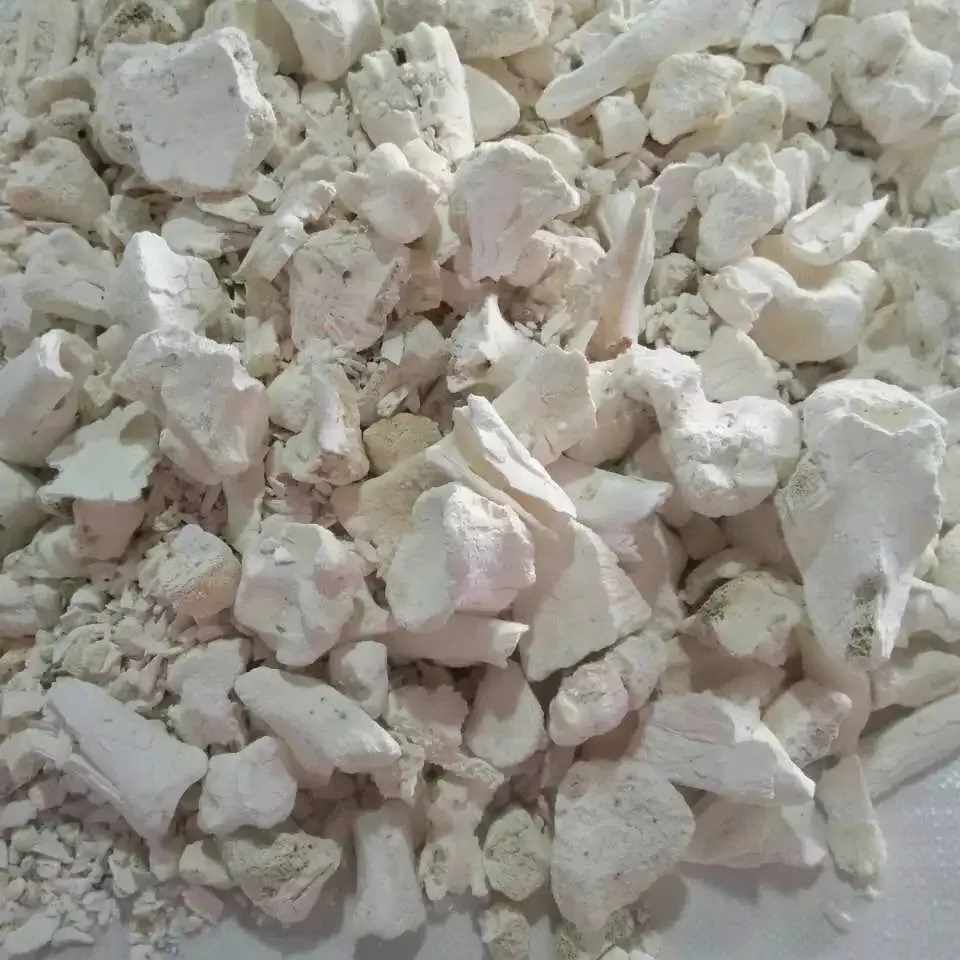

Kalzinierung ist der bestimmende Verarbeitungsschritt, der rohe Knochen in industrielle Knochenasche verwandelt. Wenn tierische Knochen in Anwesenheit von Luft auf über ungefähr 700 Grad Celsius erhitzt werden, unterliegen die organischen Bestandteile des Knochengewebes — hauptsächlich Kollagenprotein und restliche Fette — einer thermischen Zersetzung und Verbrennung.

Der Kohlenstoff in diesen organischen Molekülen oxidiert zu Kohlendioxid und entweicht als Gas, während der mineralische Hydroxylapatit-Gerüst des Knochens als fester Rückstand intakt bleibt.

Die Temperatur und Dauer der Kalzinierung bestimmen die Eigenschaften des Endprodukts. Kalzinierung am unteren Ende des Bereichs, um 700 bis 800 Grad Celsius, erzeugt eine weichere, porösere Asche, die Spuren von Kohlenstoff enthalten kann. Dieses Material wird manchmal für bestimmte Entformungszwecke bevorzugt, wo die etwas höhere Porosität hilft, dass das Pulver an vertikalen Formoberflächen haftet.

Kalzinierung bei 900 bis 1.000 Grad Celsius erzeugt eine dichtere, härtere Asche mit einer geringeren spezifischen Oberfläche und praktisch keinem Restkohlenstoff. Diese Qualität wird im Allgemeinen für die Herstellung von Knochenporzellan bevorzugt, da Restkohlenstoff während des Glasierbrennens Verfärbungen und Blasenbildung verursachen kann.

Feilong Bone Carbon kontrolliert die Kalzinierungstemperatur und -dauer als Teil seines Standardproduktionsprozesses. Qualitätsinspektoren überwachen den Glühverlust als direkten Indikator für die Vollständigkeit der Kalzinierung. Ein niedriger und konsistenter Glühverlust über alle Produktionschargen hinweg ist einer der Zuverlässigkeitsindikatoren, nach denen Gießereien und Keramikhersteller suchen, wenn sie Knochenasche-Lieferanten bewerten.

5. Partikelgröße und ihre industrielle Bedeutung

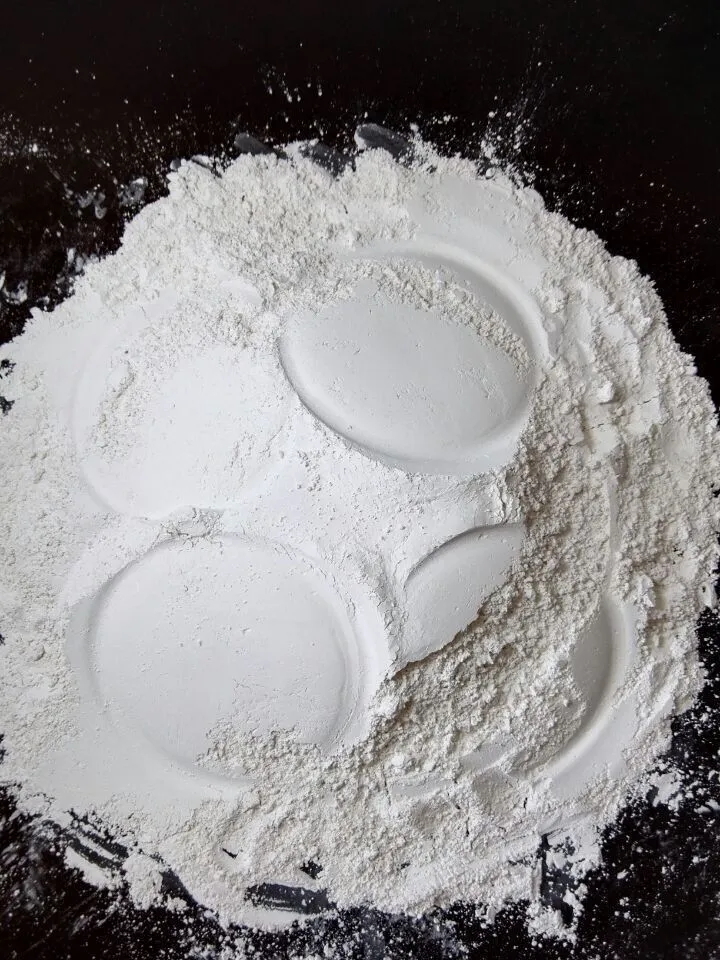

Die Partikelgröße ist zweifellos die praktisch wichtigste Spezifikation für industrielle Knochenasche, da sie direkt darauf wirkt, wie das Material gehandhabt, appliziert und eingesetzt wird. Gießerei-Qualitäts-Knochenasche wird in der Regel im Bereich von 100 bis 325 Mesh geliefert, was Partikeln zwischen ungefähr 45 und 150 Mikrometern entspricht. Innerhalb dieses Bereichs fließt das Material frei, wenn es aus einem Behälter oder Applikator abgegeben wird, haftet gleichmäßig auf Formoberflächen und bietet eine ausreichende Beschichtungsdicke, um als wirksame Trennschicht zu fungieren.

Feinere Qualitäten im Bereich von 200 bis 400 Mesh werden häufiger für die Herstellung von Knochenporzellan spezifiziert, da sie sich während des Mischens gleichmäßiger durch den Keramikkörper verteilen und eine homogenere gebrannte Mikrostruktur erzeugen. Allerdings kann extrem feine Knochenasche beim Umgang Staubprobleme verursachen und möglicherweise Vakuumabsaugung oder geschlossene Transfersysteme in der Fabrik erfordern. Dies ist einer der Gründe, warum Gießereikäufer oft eine etwas gröbere Qualität bevorzugen: Das Material ist in der offenen Umgebung eines Gießereigrundstücks leichter zu handhaben, ohne dass es zu übermäßigem Luftstaub kommt.

Die Partikelgrößenverteilung beeinflusst auch das visuelle Erscheinungsbild des Knochenascheüberzugs auf einer Form. Ein Pulver mit einer breiten Partikelgrößenverteilung neigt dazu, dichter zu packen und einen glatteren Überzug zu bilden als ein Pulver mit einer engen Verteilung. Einige Gießereien bevorzugen aus diesem Grund eine breitere Verteilung, während andere eine enge Fraktion angeben, um sicherzustellen, dass jedes Partikel in der Charge zur Entformbarkeit beiträgt, ohne feine Partikel, die in die Luft gelangen könnten, oder grobe Partikel, die eine ungleichmäßige Überzugsdicke verursachen könnten.

6. Qualitätskriterien, die Gießereikäufer prüfen sollten

Bei der Bewertung von industrieller Knochenasche für die Gießereiindustrie sollten mehrere Qualitätskriterien neben der grundlegenden chemischen Zusammensetzung beachtet werden. Der Glühverlust ist vielleicht der wichtigste, da er direkt die Vollständigkeit der Kalzinierung misst. Eine Knochenasche mit einem Glühverlust von über ungefähr 2 % enthält restlichen organischen Kohlenstoff, der beim Kontakt der Form mit geschmolzenem Metall verdampfen kann und möglicherweise Gasporosität auf der Gussoberfläche verursacht oder Kohlenstoffablagerungen auf der Form hinterlässt, die die Entformbarkeit im Laufe wiederholter Zyklen verschlechtern.

Schüttdichte ist ein praktischer Indikator dafür, wie das Pulver in der Gießerei gehandhabt werden kann. Knochenasche mit einer konstanten Schüttdichte von Charge zu Charge ermöglicht es Gießereibetreibern, Standardanwendungsprozeduren zu entwickeln, ohne für jede Lieferung Anpassungen vorzunehmen. Material, das mit einer deutlich unterschiedlichen Schüttdichte ankommt, kann eine Neukalibrierung der Applikationsausrüstung erfordern oder Änderungen des Mischungsverhältnisses, wenn die Knochenasche als wässrige Aufschlämmung appliziert wird.

Farbe ist eine schnelle visuelle Qualitätsprüfung, auf die erfahrene Gießereibetreiber vertrauen. Eigens kalzinierte industrielle Knochenasche sollte weiß bis cremefarben sein. Graue oder braune Verfärbungen weisen auf eine unvollständige Kalzinierung mit Restkohlenstoff hin, während eine gelbliche Färbung auf die Anwesenheit von Eisenkontamination aus der Rohstoffquelle oder aus der Verarbeitungsausrüstung hinweisen kann. Diese visuellen Hinweise ersetzen keine Laboruntersuchungen, aber sie geben einen sofortigen Hinweis darauf, ob es sich lohnt, das Material in das Labor zu schicken.

7. Fallstudie: Ein Kupfergießerei wechselt den Lieferanten

Eine Kupfergießerei im Nahen Osten hatte ungefähr fünf Jahre lang den gleichen Lieferanten für Knochenasche genutzt, als dieser seine Kalzinierungsprozess wechselte, ohne die Kunden zu benachrichtigen. Die neue Produktionsmethode verwendete eine niedrigere Maximaltemperatur und eine kürzere Verweilzeit im Ofen, was die Energiekosten senkte, aber die Knochenasche mit einer deutlich grauen Farbe und einem Glühverlust (LOI), der von 1,2% auf ungefähr 2,8% gestiegen war, zurückließ. Die Gießerei begann, vermehrtes Anhaften bei Kupfersandgußteilen zu beobachten, wobei die Ausschussrate innerhalb eines Zeitraums von vier Wochen von ungefähr 2% auf fast 7% stieg. Das Problem wurde durch einen Vergleich von aufbewahrten Proben früherer Lieferungen mit dem aktuellen Material auf die Knochenasche zurückgeführt.

Die Gießerei wechselte den Lieferanten und führte eine Richtlinie ein, bei der der Glühverlust (LOI), die Farbe und die Schüttdichte jeder ankommenden Lieferung getestet werden, bevor die Knochenasche an die Produktionsfläche weitergegeben wird. Die Ausschussrate kehrte innerhalb von zwei Wochen nach dem Lieferantenwechsel auf ihren früheren Wert zurück.

8. Fallstudie: Anpassung der Formulierung in einer Knochenporzellanfabrik

Ein Knochenporzellanhersteller in Osteuropa erhielt eine Lieferung von Knochenasche mit einem Calcium-Phosphor-Verhältnis, das sich von dem typischen 2,15:1 auf ungefähr 2,35:1 verschoben hatte. Dies lag zwar noch innerhalb des vom Lieferanten angegebenen Spezifikationsbereichs, war aber unterschiedlich genug, um die Transluzenz des gebrannten Geschirrs zu beeinflussen. Der Qualitätsmanager der Fabrik bemerkte während einer routinemäßigen Prüfung von gebrannten Proben, dass die Transluzenz deutlich niedriger war als bei der Kontrollprobe. Laboranalysen führten das Problem auf die Knochenasche zurück, und die Fabrik passte ihre Körperformulierung an, indem sie den Knochenaschegehalt um ungefähr 2 Prozentpunkte reduzierte und mit zusätzlichem Feldspat ausglich, um das Flußmittelgleichgewicht aufrechtzuerhalten.

Die Anpassung brachte die Transluzenz wieder in den Spezifikationsbereich, aber die Reformulierungsarbeiten kosteten der Fabrik ungefähr drei Tage an Produktionsplanung. Diese Erfahrung veranlasste die Fabrik, ihre Zulieferbedingungen für Knochenasche zu verschärfen und ein Calcium-Phosphor-Verhältnis von 2,10:1 bis 2,20:1 zu verlangen, enger als das Standardangebot des Lieferanten.

9. Häufig gestellte Fragen

9.1 Ist die gesamte Knochenasche unabhängig von der tierischen Quelle gleich?

Die Mineralzusammensetzung von Knochenasche ist bei verschiedenen Tierarten weitgehend ähnlich, da alle Wirbeltierknochen aus der gleichen Hydroxylapatit-Mineralstruktur aufgebaut sind. Es gibt jedoch praktische Unterschiede. Rinderknochen neigen dazu, eine konsistenterere Asche mit weniger Schwankungen der Spurenelemente zu produzieren, da Rinder normalerweise auf einheitlicheren Diäten gehalten werden als Knochen aus gemischten Quellen. Knochenasche aus gemischten Tierarten kann in der Zusammensetzung der Nebenelemente von Charge zu Charge etwas mehr Variabilität aufweisen, obwohl dies in Gießereianwendungen selten die Leistung beeinträchtigt, wo die Hauptsorge die Freisetzungsverhalten und nicht die chemische Präzision ist.

9.2 Kann Gießerei-Qualitäts-Knochenasche für die Herstellung von Knochenporzellan verwendet werden?

Prinzipiell ja, aber mit einem erheblichen Risiko. Gießerei-Qualitäts-Knochenasche wird normalerweise auf ein etwas niedrigeres Standard der organischen Entfernung calciniert, und ihre Partikelgrößenverteilung ist für die Anwendung von Trennüberzügen optimiert und nicht für eine gleichmäßige Verteilung in einem Keramikkörper. Die Verwendung von Gießerei-Qualitäts-Material in Knochenporzellan kann zu Verfärbungen beim Brennen durch Restkohlenstoff, ungleichmäßiger Transluzenz durch ungleichmäßige Verteilung oder kleineren Oberflächenfehlern durch gröbere Partikel führen. Hersteller von Knochenporzellan sollten Material verwenden, das speziell für keramische Anwendungen hergestellt und getestet wurde.

9.3 Wie sollte industrielle Knochenasche gelagert werden?

Knochenasche ist hygroskopisch und absorbiert Feuchtigkeit aus feuchter Luft, was zu Klumpenbildung führen kann und das Pulver schwierig macht, gleichmäßig aufzutragen. Sie sollte in einem trockenen, abgedeckten Bereich gelagert werden, idealerweise in versiegelten Beuteln oder Containern, bis sie verwendet wird. Wenn das Material Feuchtigkeit ausgesetzt war und Anzeichen von Klumpenbildung zeigt, sollte es vor der Verwendung getrocknet und erneut gesiebt werden. Unter richtigen Lagerbedingungen hat richtig kalzinierte Knochenasche im Wesentlichen eine unbegrenzte Haltbarkeit, da sie kein organisches Material enthält, das mit der Zeit abbauen kann.

9.4 Wie ist die typische Verpackung für den Export von industrieller Knochenasche?

Exportlieferungen von industrieller Knochenasche sind typischerweise in 25-Kilogramm- oder 50-Kilogramm-Gewebebeuteln aus Polypropylen verpackt, oft mit einer inneren Polyethylenauskleidung zum Schutz vor Feuchtigkeit. Containerlieferungen über große Häfen verarbeiten 20 bis 25 Tonnen pro 20-Fuß-Container. Käufer, die die Handhabung von Big Bags benötigen, können 1-Tonnen-Flexible Intermediate Bulk Container anfordern, obwohl diese Option entsprechende Empfangs- und Handhabungsausrüstung am Zielort erfordert.
