Процесс пирометрического анализа: Полное руководство для лабораторий драгоценных металлов

В марте 2024 года лаборатория анализа золота в Западной Австралии обнаружила, что их коэффициент извлечения снизился на 0,3%. Для большинства отраслей три десятых процента - это незначительная величина. Однако для завода, обрабатывающего ежедневно 50 килограммов золотого концентрата, эта разница означает ежегодные потери более 400 000 долларов. После трех недель поиска причин проблем с флюсами, температурами и весами менеджер лаборатории наконец-то определил, что проблема кроется в кюпелях. Поставщик костной пыли изменил источник сырья без предупреждения. Новая партия кюпелей имела другую пористость, что изменило скорость поглощения свинца и повлияло на все результаты анализа.

Процесс огневого анализа является золотым стандартом для анализа драгоценных металлов. Он остается по существу неизменным уже более 2000 лет, так как ни один альтернативный метод не может сравниться с ним по точности, надежности и универсальному признанию. Независимо от того, анализируете вы золотую руду, серебряный концентрат или металлы платиновой группы, огневой анализ дает результаты, которым доверяют банки, биржи и регуляторы.

Многие профессионалы в области анализа не замечают, что точность их результатов в значительной степени зависит от одного сырья: костного праха. Купель, небольшая пористая чашечка, изготовленная в основном из костного праха, является незаслуженно забытым героем процесса оловянного анализа. Высококачественные купели для анализа необходимы для получения стабильных результатов. В этом руководстве объясняется, как работает процесс анализа золота, почему качество костного праха имеет значение на каждом этапе, и что нужно учитывать при подборе костного праха для вашей лаборатории.

Если вы оцениваете костный прах для производства купелей или хотите повысить стабильность результатов анализа, запросите образец с полным сертификатом соответствия, чтобы протестировать материал Feilong в своем собственном процессе.

Что такое процесс оловянного анализа?

Процесс оловянного анализа представляет собой метод металлургического анализа, используемый для определения содержания драгоценных металлов в рудах, концентратах, сплавах и других материалах. Это международно признанный стандарт для анализа золота и серебра, с протоколами, определенными ISO, ASTM и национальными стандартами горнодобывающей отрасли по всему миру.

Процесс включает три основных этапа:

1. Слияние: Образец смешивается с флюсами и солью свинца - основанным коллектором, а затем нагревается в печи до тех пор, пока не расплавится. Драгоценные металлы растворяются в свинце, в то время как базовые металлы и пустая порода образуют стеклообразную шлак.

2. Купелляция: Свинцовый кнопочек помещается в пористый кокил из костной пыли и нагревается в кокильной печи. Свинец окисляется и впитывается кокилем, оставляя шарик из золота, серебра и других драгоценных металлов.

3. Разделение: Шарик взвешивается, а затем обрабатывается кислотой для растворения серебра, оставляя чистое золото. Разница в весе дает содержание золота и серебра.

Точность в процессе огневого анализа зависит от полного сбора драгоценных металлов во время слияния и полного поглощения оксида свинца во время купелляции. Оба этапа зависят от точной химии и высококачественных расходных материалов. Кокиль, изготовленный из костной пыли, является критическим интерфейсом между свинцовым кнопочком и конечным драгоценным металлическим шариком.

Роль костного пепла в огневом анализе

Костной пепел является основным сырьем для производства чашек, используемых в процессе огневого анализа. Чашка - это небольшая, неглубокая чашка, обычно диаметром от 25 до 40 миллиметров, изготовленная из сжатого костного пепла и небольшого количества связующего вещества. Во время чашеплавки чашка должна впитывать расплавленный оксид свинца, одновременно выдерживая термические удары и сохраняя свою структуру при температурах около 900 - 1000 градусов Цельсия.

Почему именно костной пепел?

Костной пепел обладает уникальным сочетанием свойств, которые делают его идеальным для производства чашек:

• Высокая пористость: естественная пористая структура прокаленного костного пепла эффективно впитывает расплавленный оксид свинца. Чашка должна впитывать оксид свинца в количестве, равном своему весу, без трещин и образований шлака.

• Термическая стабильность: костной пепел выдерживает многократные циклы нагревания и охлаждения при температурах чашеплавки без разрушения.

• Химическая инертность: костной пепел не реагирует с драгоценными металлами, что гарантирует, что золото, серебро и металлы платиновой группы остаются в шарике, а не переходят в матрицу чашки.

• Контролируемая скорость поглощения: пористость костной пыли определяет, насколько быстро окись свинца поглощается. Если слишком быстро, то кюпель трескается. Если слишком медленно, то происходит потеря свинца до полного поглощения.

• Низкое содержание железа: железо в материале кюпеля может реагировать с окисью свинца или загрязнять драгоценный металлический шарик. Высококачественная костная пыль для кюпелей должна иметь очень низкое содержание железа.

Спецификации костной пыли для кюпелей при огневом анализе

Не вся костная пыль подходит для производства кюпелей. Лаборатории анализа требуют определенных химических и физических свойств:

• Кальций (Ca): 35% или выше

• Фосфор (P): 16% или выше

• Соотношение Ca:P: Приблизительно 2.16:1

• Железо (Fe): 0.05% или менее (критично для предотвращения загрязнения шарика)

• Потеря при прокаливании: 1.0% или менее

• pH: 9.0 до 11.5

• Цвет: От белого до серовато-белого (указывает на полное обезжиривание и кальцинацию)

• Размер частиц: обычно 325 меш или более мелкий для равномерного прессования кюпелей

Спецификация железа особенно важна. Даже следовые количества железа в материале кюпелей могут реагировать с окисью свинца с образованием соединений железа и свинца, которые влияют на состав шарика и точность взвешивания. Лабораторный костный порошок для кюпелей должен быть получен от поставщиков с документированным низким содержанием железа в производстве.

Процесс огневого анализа пошагово

Шаг 1: Подготовка и взвешивание образца

Анализ начинается с точно взвешенного образца, обычно от 15 до 50 грамм, в зависимости от предполагаемого содержания металлов и требований протокола. Образец измельчается до равномерной тонкости, чтобы обеспечить репрезентативный анализ.

Шаг 2: Плавление в аналитической печи

Образец смешивается с флюсами и помещается в огнеупорную глиняную тигель. В методе огневого анализа с использованием свинца свинец служит собирающим агентом для драгоценных металлов. Общие компоненты флюса включают:

• Литарг (PbO): Служит собирающим агентом свинца, который растворяет драгоценные металлы

• Сода кальцинированная (Na2CO3): образует жидкий шлак с кремнеземом

• Боракс (Na2B4O7): улучшает текучесть шлака и способствует растворению оксидов металлов

• Кремнезем (SiO2): соединяется с оксидами основного металла с образованием шлака

• Мука или другой восстановитель: восстанавливает окись свинца до металлического свинца

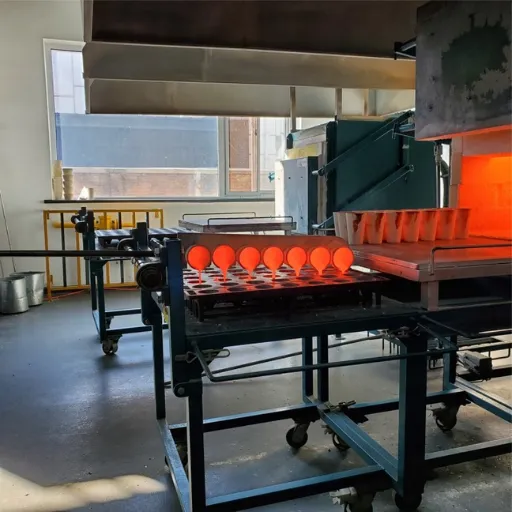

Плавильный тигель нагревается в плавильной печи при температуре примерно 1100 градусов Цельсия в течение 45 - 60 минут. При этой температуре свинец плавится и собирает драгоценные металлы, в то время как основные металлы и рудные породы образуют стекловидный шлак, который отделяется от свинцового пузырька.

Шаг 3: Разделение и очистка

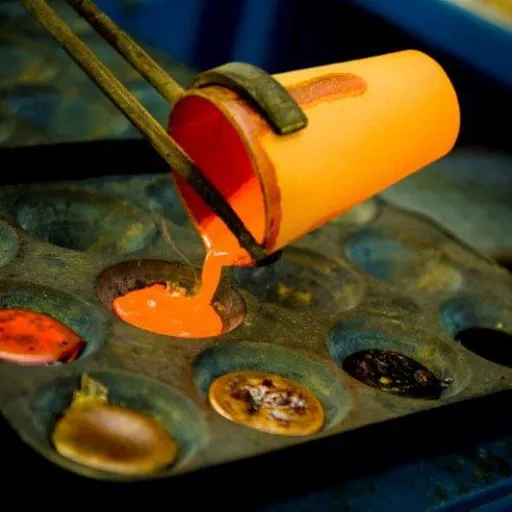

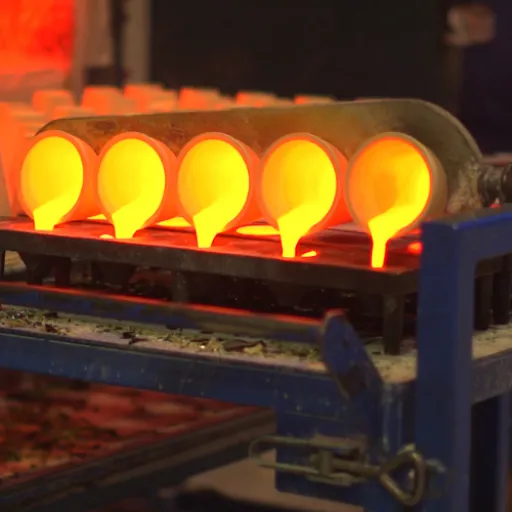

После плавки тигель извлекается и охлаждается. Свинцовый пузырек, содержащий теперь растворенный золото, серебро и другие драгоценные металлы, отделяется от шлака. Пузырек молотится в кубическую форму для подготовки к купелляции.

Шаг 4: Купелляция в костистом купеле

Свинцовый пузырек помещается в предварительно нагретый костистый купел и нагревается в купеляционной печи при температуре 900 - 1000 градусов Цельсия. По мере плавления свинца он окисляется до окиси свинца (PbO) на поверхности. Растворенная окись свинца поглощается пористым костистым купелем. Драгоценные металлы, которые не окисляются при этих температурах, остаются в виде расплавленного шарика на поверхности купеля.

Процесс купелляции занимает от 15 до 30 минут в зависимости от размера кнопки и условий печи. Оператор наблюдает за визуальными признаками: свинцовая кнопка сначала затуманивается при образовании оксида, а затем становится ярче, когда появляется шарик драгоценного металла. Когда шарик перестает двигаться и поверхность купела приобретает характерный кристаллический вид, купелляция завершена.

Вот где качество костной пыли становится критически важным. Купел с недостаточной пористостью не будет быстрым образом впитывать окись свинца, что приведет к переливу свинца или загрязнению шарика. Купел с неравномерной пористостью впитывает окись свинца неравномерно, что заставляет шарик менять положение или крошиться купел. Только последовательное, высококачественное костное порошок позволяет получать купели, которые надежно работают в каждом анализе.

Шаг 5: Восстановление и взвешивание шарика

После охлаждения шарик драгоценного металла извлекается из купела, очищается от любого прилипшего материала купела и взвешивается. Вес шарика дает общее содержание драгоценных металлов (золота и серебра) в исходной пробе.

Шаг 6: Разделение и финальный анализ

Для анализа только золота шарик обрабатывают горячей азотной кислотой, которая растворяет серебро, но не золото. Оставшееся золото промывают, высушивают и взвешивают, чтобы определить содержание золота. Содержание серебра вычисляется по разности.

Для полного анализа нескольких драгоценных металлов к шарику или разделительным растворам могут быть применены дополнительные инструментальные методы, такие как атомно-абсорбционная спектроскопия или анализ с помощью индуктивно-связанной плазмы.

Почему качество костной пыли напрямую влияет на точность анализа

Точность результатов огневого анализа зависит от полного извлечения драгоценных металлов и точного взвешивания конечного шарика. Костистые чашки влияют на оба фактора.

Пористость и поглощение свинца

Пористость костной пыли определяет, насколько эффективно чашка поглощает оксид свинца. Лабораторные тесты показывают, что костная пыль с постоянным распределением размеров частиц и правильной кальцинацией позволяет получить чашки с равномерной пористой структурой. Эта равномерность обеспечивает поглощение оксида свинца с контролируемой скоростью по всей поверхности чашки.

Производитель кюпеелей в Йоханнесбурге проверил три источника костной пепла для производства кюпеелей. Один источник, прокаленный при 1200 градусах Цельсия, давал кюпеели с переменной пористостью, из-за чего в 2% случаев анализы не прошли контроль качества из-за трещин в кюпеелях. Второй источник, прокаленный при 1300 градусах Цельсия с однородным исходным материалом, давал кюпеели с равномерными скоростями впитывания и нулевым количеством отказов, связанных с кюпеелями, за более 10 000 анализов.

Разница заключалась в температуре прокаливания и контроле исходного материала. Более высокие температуры прокаливания дают более стабильные и однородные структуры костной пепла, которые при прессовании образуют однородные кюпеели.

Низкое содержание железа для чистоты шарика

Загрязнение костного пепла железом - это неочевидная, но серьезная проблема. Когда железо присутствует в материале кюпееля, оно может реагировать с окисью свинца во время кюпелирования или сплавляться с шариком из драгоценного металла. Это приводит к тому, что шарик весит больше, чем реальное содержание драгоценного металла, что вызывает ошибочно высокие результаты анализа.

Рефинировочная фабрика в Неваде обнаружила, что результаты их анализов постоянно были на 0,05% выше, чем у эталонных образцов. После шести месяцев исследования флюсов, весов и процедур они установили, что проблема связана с новой партией костного пепла с содержанием железа 0,08%, которое превышает их спецификацию в 0,05%. Возвращение к контролируемому источнику с низким содержанием железа устранило эту погрешность.

Для аналитических лабораторий спецификация содержания железа в костной золе должна рассматриваться как критический параметр, а не как общий показатель качества.

Сопротивление термическим ударам

Плавильные чашки предварительно нагреваются перед помещением в них свинцового кнопка, но они все еще подвергаются значительному термическому напряжению. Костная зола с остаточными органическими веществами или неполностью прокаленная может расслаиваться или трескаться при нагревании. Это приводит к потере свинца и неудаче анализа.

Корректно прокаленная костная зола при температуре 1300 градусов Цельсия сгорает все органические материалы и преобразует минеральную структуру в стабильный фосфат кальция. Этот материал выдерживает быстрый нагрев при купелляции без термического разложения.

На странице нашего производства подробно описано, как Feilong контролирует температуру кальцинации для максимальной термической стабильности.

Выбор костной золи для плавильных чашек для огневого анализа

При закупке костной золи для производства плавильных чашек аналитические лаборатории и производители плавильных чашек должны оценивать поставщиков по критериям, которые непосредственно влияют на результаты анализа. Для получения подробного руководства для покупателей см. наше руководство по выбору правильного сорта костной золи.

Химический состав

• Ca ≥35.0% и P ≥16.0%: Это указывает на правильно прокаленную костную золу с правильным минеральным составом

• Fe ≤0.05%: Необходимо для предотвращения загрязнения шариков. Некоторые лаборатории устанавливают предел Fe ≤0.03% для сверхвысокоточных работ

• Потеря при прокаливании ≤1.0%: Указывает на полное удаление органических веществ. Остаточные органические вещества вызывают вариации пористости и термическую нестабильность

• Постоянное соотношение Ca:P: Соотношения от 2.1 до 2.2 указывают на подлинную костную золу без смешивания или подмены

Физические свойства

• Цвет: От белого до серовато-белого. Серые или желтые оттенки указывают на неполное обезжиривание, которое влияет на пористость

• Размер частиц: 325 меш или менее для равномерного прессования. Грубые частицы создают неравномерную плотность в прессованных чашках

• Насыпная плотность: Постоянная от партии к партии. Вариации плотности указывают на неравномерность размеров частиц

• Содержание влаги: Костина зола должна быть сухой. Влага вызывает проблемы при прессовании и переменную пористость

Документация и последовательность

• Сертификат анализа: Каждая партия должна включать реальные результаты тестирования всех критических параметров

• Последовательность от партии к партии: Запрашивайте сертификаты анализа из нескольких партий, прежде чем выбрать поставщика

• Прозрачность процесса: Качественные поставщики документируют температуру кальцинации, источник сырья и процедуры контроля качества

• Доступность образцов: Уважаемые поставщики предлагают образцы с сертификатом анализа для квалификационного тестирования

Узнайте больше о оценке качества костной золы на нашей странице контроля качества.

Костина зола для пироанализа против костной золы для общей керамики

Костина зола, используемая для кюпелей, имеет другие требования, чем костина зола, используемая для керамики или смазки для форм. Хотя базовый материал одинаков, критические характеристики различаются.

Для производителей кюпеев спецификация размера частиц особенно важна. Более мелкие частицы обеспечивают более равномерное прессование и более постоянную пористость в готовом кюпее. Некоторые производители кюпеев указывают на использование костной пыли 400 меш для высокоточных применений.

Изучите спецификации костной пыли Feilong для анализа и керамических применений.

Общие проблемы при пирометрическом анализе и как качество костной пыли их решает

Проблема 1: Трещины в кюпеле во время кюпеляции

Трещины в кюпеле обычно указывают на костную пыль с неравномерной пористостью или остаточными органическими веществами. Когда кюпель трескается, оксид свинца выходит наружу, и анализ завершается неудачей. Решением является костная пыль с равномерным размером частиц и полной кальцинацией при контролируемой температуре.

Проблема 2: Сшлаковывание или глазирование поверхности кюпеля

Когда оксид свинца не впитывается должным образом в кюпель, он может образовать стеклообразный слой шлака на поверхности. Это задерживает драгоценные металлы в шлаке и приводит к низкой степени извлечения. Сшлаковывание обычно указывает на недостаточную пористость кюпеля, вызванную слишком крупной костной пылью или неправильно прокаленной.

Проблема 3: Загрязнение шарика и высокая погрешность анализа

Шарик, который после кюпеляции выглядит темным или потемневшим, может содержать железо или другие загрязнители из материала кюпеля. Это вызывает ошибки при взвешивании и неточные результаты. Решением является костная пыль с документированно низким содержанием железа и постоянным химическим составом.

Вызов 4: Разные коэффициенты восстановления между партиями

Когда коэффициенты восстановления различаются между партиями анализов, несмотря на последовательность процедур, причиной часто является разное качество кюпелей. Качество кюпелей зависит от однородности партии костной пыли. Поставщики с плохим контролем процесса производят костную пыль с различной пористостью и характеристиками поглощения.

Для более широкого понимания того, как свойства костной пыли влияют на разные применения, см. наш гид по вопросу «Что такое костная пыль».

Будущее огневого анализа и расходных материалов из костной пыли

Несмотря на прогресс в инструментальном анализе, процесс огневого анализа остается эталонным методом определения драгоценных металлов. Методы рентгеновской флуоресценции, атомного поглощения и индуктивно связанной плазмы работают быстрее, но для юридических и коммерческих целей они требуют калибровки по результатам огневого анализа.

Это означает, что спрос на высококачественные кюпели из костной пыли будет сохраняться. По мере автоматизации и расширения операций лабораторий по анализу растет спрос на однородные и надежные расходные материалы. Лаборатория, проводящая 500 анализов в день, не может терпеть разного качества кюпелей. Им нужна костная пыль, которая обеспечивает одинаковое качество кюпелей от партии к партии, месяц за месяцем.

Устойчивое развитие также становится важным фактором. Кости животного являются натуральным и возобновляемым материалом, полученным из побочных продуктов животноводства. В отличие от синтетических альтернатив, которые требуют энергоемких химических процессов, производство костной пепла использует натуральный сырой материал и преобразует его в стабильный минеральный продукт с помощью контролируемой кальцинации. Для лабораторий, у которых есть обязательства в области устойчивого развития, натуральные чашки из костного пепла соответствуют экологическим целям.

Поставка костного пепла для огневого анализа: вопросы, которые нужно задать поставщику

При закупке материала для анализа костным пеплом задайте поставщику следующие вопросы:

1. Какой обычно содержание железа у вас, и как вы его контролируете?
   Ищите документальное подтверждение Fe ≤0,05% с указанием методов тестирования. Контроль железа начинается с выбора сырья.

2. При какой температуре кальцинации вы работаете, и как ее контролируете?
   1300 градусов Цельсия - это промышленный стандарт для производства стабильного костного пепла с низким содержанием органических веществ, подходящего для чашек.

3. Можете ли вы предоставить сертификаты соответствия для пяти последовательных партий?
   Это показывает фактическую согласованность от партии к партии. Любой поставщик может произвести одну хорошую партию. Поставщики, обеспечивающие постоянство, производят хорошие партии каждый раз.

4. Есть ли у вас опыт поставок в лаборатории по анализу?
   Поставщики, которые понимают требования к огневому анализу, более вероятно, будут соблюдать важные технические характеристики.

5. Какие размеры частиц вы предлагаете, и можете ли вы предоставить образцы?
   Для производства кюпелей, проверяйте прессование и поведение при обжиге с реальными образцами перед размещением крупных заказов.

Feilong поставляет костную золу с стандартными характеристиками: Ca ≥35%, P ≥16%, Fe ≤0.05% и потеря при прокаливании ≤1.0%. Наша костная зола получается при прокаливании обезжиренных коровьих костей при температуре 1300 градусов Цельсия, что дает белый, однородный материал, подходящий для точного производства кюпелей. Мы предлагаем сорта 325 меш и 400 меш, с ценами FOB от 720 до 890 долларов США за метрическую тонну в зависимости от сорта и объема. Стандартный минимальный заказ - 1 метрическая тонна, а образцы по 1 кг доступны для квалификационного тестирования.

Запросить образец костной пепла для испытания в кюпеле, чтобы оценить материал Feilong в вашем процессе.

Основные выводы

• Процесс огневого анализа остается мировым стандартом для анализа драгоценных металлов из-за его точности и надежности

• Кюпели из костного пепла являются критически важным расходным материалом на стадии кюпеляции, где окись свинца поглощается, а драгоценные металлы отделяются

• Качество костного пепла напрямую влияет на точность анализа через пористость, содержание железа и термостабильность

• Костный пепел для огневого анализа должен иметь Fe ≤0,05%, постоянную пористость и быть полностью прокаленным при температуре 1300 градусов Цельсия

• Стабильность костного пепла от партии к партии является важной для лабораторий, которые не могут допускать переменной эффективности кюпелей

• Трещины в кюпелях, образование шлака, загрязнение шариков и переменный выход обычно можно отследить до проблем с качеством костного пепла

• При подборе костного пепла для аналитических применений оценивайте поставщиков по контролю содержания железа, процессу прокаливания, стабильности партий и опыту аналитических лабораторий

Компания Luohe Feilong Bone Carbon Co., Ltd. производит костную золу для промышленных и лабораторных применений с 1992 года. Наш процесс кальцинации при 1300 градусах, обезжиренный сырой материал из крупного рогатого скота и контроль качества партии за партией позволяют получать костную золу, которая соответствует требованиям анализирующих лабораторий. Мы поставляем костную золу с размером частиц 325 меш и 400 меш изготовителям кюпелей и анализирующим лабораториям по всему Юго-Восточному Азии, Европе и другим регионам.

Готовы протестировать костную золу Feilong в производстве кюпелей? Запросите образец с сертификатом соответствия или свяжитесь с нашей технической командой, чтобы обсудить ваши требования к огневому анализу.
